工作原理

工作流體（軟水或其他液體）在閉式冷卻塔的盤管循環，流體熱量被盤管的管壁吸收后，通過冷卻器上側部的風機把管壁熱量排出機外。

風機工作原理

風的流向（由上向下再經側面向上）風由盤管冷卻器上部的一面進入風口進入，然后流經盤管冷卻器吸收熱量后，由冷卻器下部流經側面向上排到冷卻塔上方空氣中。

噴淋泵工作原理

當流體溫度過高時（超過設定的溫度時）自動啟動噴淋系統，噴淋泵將水噴灑在濕熱的管壁并形成水膜，通過蒸發吸收大量熱量（蒸發潛熱）。噴淋水一部分變成水蒸氣，被流動的空氣帶走，未被蒸發的水滴落在填料熱交換層上降溫后匯集入集水槽供下一次循環使用，盤管里的流體封閉式循環，理論上無消耗。

逆流塔工作特點

WT產品運用了風水逆向二次熱交換的盤管技術，噴淋水量最大程度的覆蓋在盤管表面，保證盤管表面完全濕潤，實現高效換熱。

噴淋水的流向（由上向下）噴淋水由盤管冷卻器上部的噴淋管?chē)姵觯缓罅鹘?jīng)盤管冷卻器吸收熱量后滴落在冷卻塔集水槽中供下一次循環使用。

產品特點

采用逆流式冷卻方式；散熱盲區極少，換熱效率高；

專業高效的收水器；控制運行漂水率≤0.001%；

高風筒設計，保證設備運行風量滿足散熱需求；

相對其他形式冷卻塔，縮小了占地面積，滿足用戶空間需求；

箱體采用密閉式循環；杜絕雜物進入塔體引起噴淋堵塞；

冷卻器采用防凍節能型設計，在北方地區較低氣溫時保證循環水排干避免凍壞；

可根據用戶設備需求設計雙回路循環，即使一路循環故障，另一路循環仍可正常運行；

機組設計美觀大方，自動數顯，操作維護簡單易行。

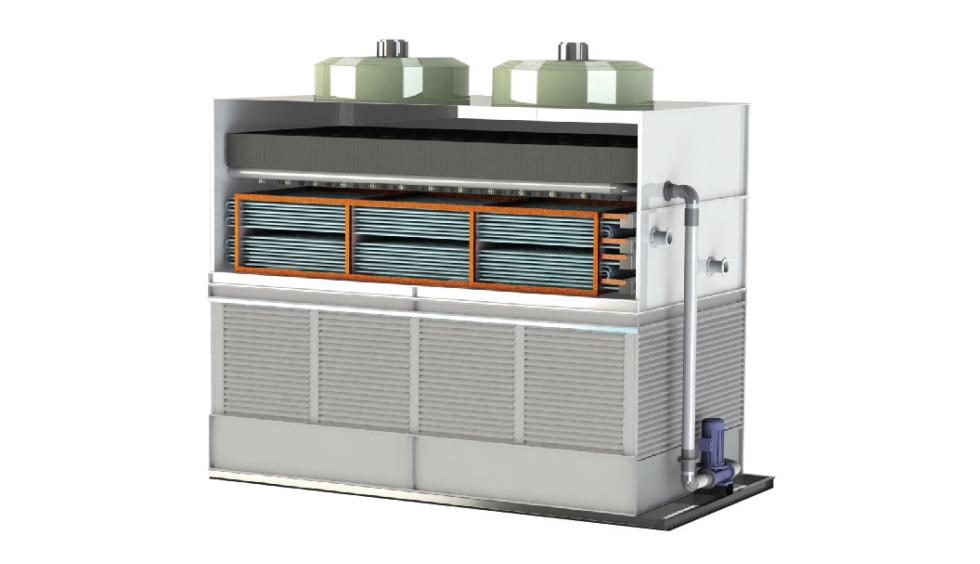

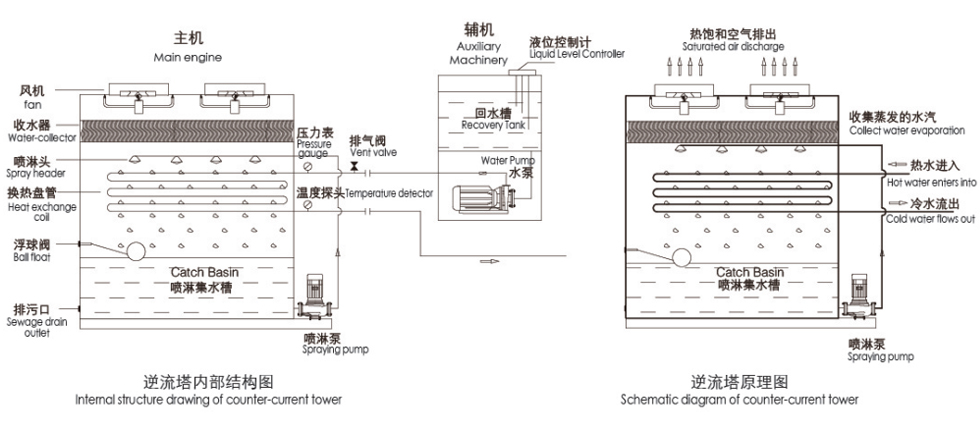

逆流塔內部結構圖和原理圖

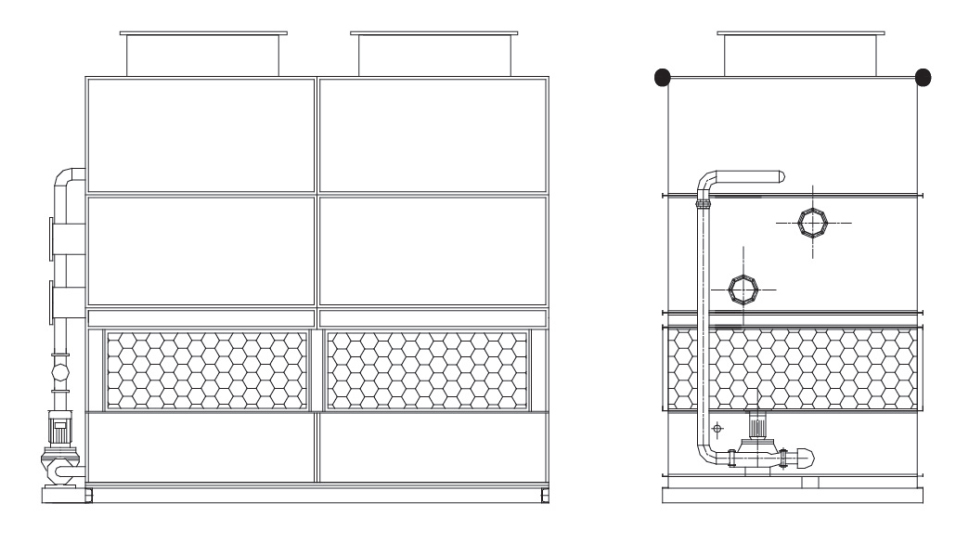

結構圖

技術參數
